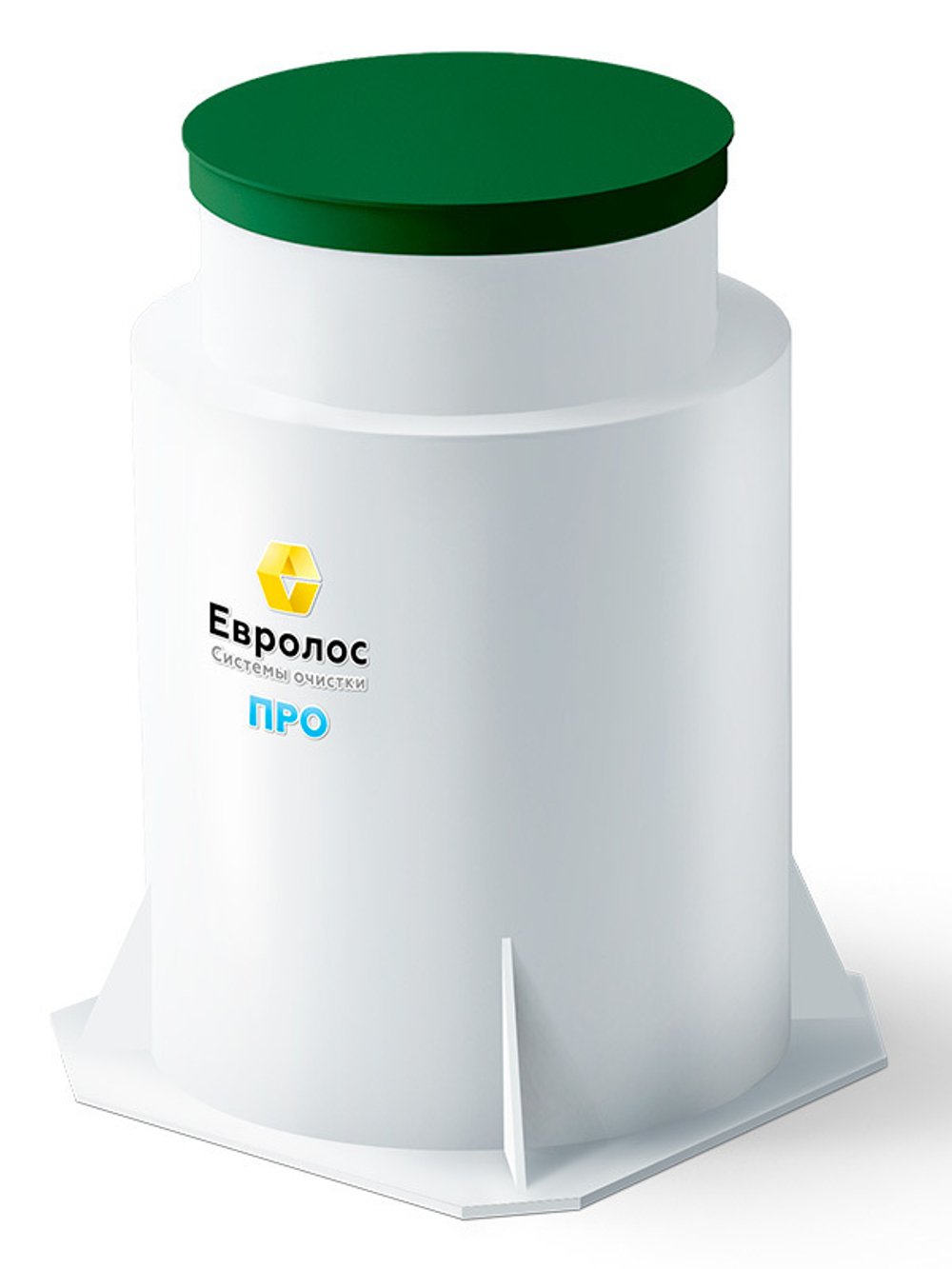

Аэрационная установка Евролос Про — не простой «септик с компрессором», это современная российская разработка, призванная обеспечить максимально возможную очистку сточных вод при минимальных капитальных и эксплуатационных затратах.
Прочность
Цилиндрический корпус, по сравнению с прямоугольной формой, способен выдерживать гораздо большие сдавливающие нагрузки от грунта при одинаковом расходе материала;
Надежность
Технология очистки сточных вод не подразумевает применение какой-либо автоматики, что повышает надежность работы всей системы;
Компактность
Применение интенсивных методов очистки позволяет снизить общий объем септика с гарантированным обеспечением требований к качеству очищенных сточных вод;
Устойчивость
Наличие микроорганизмов, прикрепленных на инертном носителе повышает степень очистки, а также повышает восприимчивость системы к негативным воздействиям при поступлении в септик запрещенных к сбросу токсических веществ;
Ремонтопригодность
Узлы выполнены с максимально возможным применением элементов, имеющихся в свободной продаже в любом хозяйственном магазине.
Главное отличие Евролос Про от схожих систем — максимальная адаптированность конструкции к российским условия эксплуатации, что обеспечивает эффективную, надежную и продолжительную бесперебойную работу.
Технические характеристики:
|
Кол-во пользователей |
25 |
|
Производительность , м3/сут |
5 |
|
Залповый сброс , л |
1500 |
|
Вес , кг |
355 |
|
Габариты , мм |
2500х1901 |
Области применения
Благодаря многофункциональности и высокой производительности, очистная станция Евролос Про может успешно применяться для обслуживания как небольших загородных участков, коттеджей и дач, так и целых поселков, загородных отелей и гостиниц. Простота монтажа и технического обслуживания, а также самой конструкции станции, позволяет без затруднений использовать Евролос Про для создания благ цивилизации на протяжении более 50 лет!
Внутри станции стоки проходят глубокую механическую и биологическую очистку, в результате чего достигается очень высокая степень очистки сточных вод. Это позволяет без вреда для окружающей среды сбрасывать прошедшую очистку воду на поверхность или в толщу грунта.
Монтаж септика
Аэрационная установка Евролос Про должна погружаться в вырытый в земле котлован в строго вертикальном положении. На дне котлована необходимо подготовить песчанную подушку и выровнить её по уровню.
После подключения к станции сети переменного тока и канализационных труб свободное пространство котлована засыпается песком или смесью цемента и песка, самый верхний слой можно присыпать грунтом для посадки газона.
Техническое обслуживание
Не реже чем 1 раз в год проводить очистку эрлифтов и фильтров компрессора. Не реже чем 1 раз в 2 года производить откачку твердых частиц, ассенизационной машиной или фекальным насосом, во избежание их уплотнения и прессования в первой камере. После откачки необходимо сразу заполнить установку чистой водой до лотка входного патрубка для возобновления нормального режима работы.
Эти действия рекомендуется проводить при постоянном использовании станции на полной производительности. Своевременное и грамотное обслуживание снижает стоимость работ и гарантированно продлит срок службы вашей автономной канализации!
Принцип работы АУ
Аэрационная установка (АУ) Евролос ПРО представляет из себя цилиндрическую емкость, состоящую из двух частей — корпуса и горловины с крышкой. Внутренняя часть корпуса разделена перегородками на четыре секции, последовательно сообщающиеся между собой при помощи переливов и перекачивающих устройств.
Внутри секций расположено легкосъемное технологическое оборудование.
В верхней части корпуса расположена горловина с крышкой, внутри которой находится камера для воздуходувного оборудования.
|
|
||||||||||||||||||||||||||||||||||||||
Несмотря на повышенные требования к простоте эксплуатации конечным потребителем, в АУ реализована современная технология очистки сточных вод, которая представляет собой полный цикл механико-биологической очистки и включает следующие основные этапы:
- Двухступенчатая механическая очистка;
- Усреднение расхода и концентрации загрязняющих веществ;
- Биологическая очистка в анаэробных условиях;
- Биологическая очистка в аэробный условиях.
Первая секция I представляет собой анаэробную камеру, в которой опционально может быть размещена приемная корзина для задержания крупных неорганических загрязнений и дробления органических загрязнений (2).
Вторая секция II также представляет собой анаэробную камеру, в которой установлен эрлифт подачи сточных вод в третью секцию (5) и фильтр грубой очистки для задержания загрязнений средних размеров (6).
Третья секция III представляет собой аэротенк, в котором размещена кассета с пластмассовым носителем для иммобилизации микроорганизмов (9).
Четвертая секция IV представляет собой вторичный отстойник, в котором происходит отделение очищенной воды от активного ила.
Активный ил удаляется из отстойника с помощью эрлифта (17).
Принудительный сброс
При невозможности самотечного удаления очищенных сточных вод конструкцией АУ предусмотрена возможность установки в 4-ой секции дополнительной камеры V для размещения насоса принудительного удаления очищенных вод (16).
В горловине аэрационной установки размещена камера VI, в которой размещается компрессор (20), а также розетки для подключения электрооборудования. На внутренней стенке камеры закреплен распределительно-регулировочный узел (21) с быстросъемными соединениями, от которого идут воздуховоды ко всем потребителям АУ.
Технология очистки

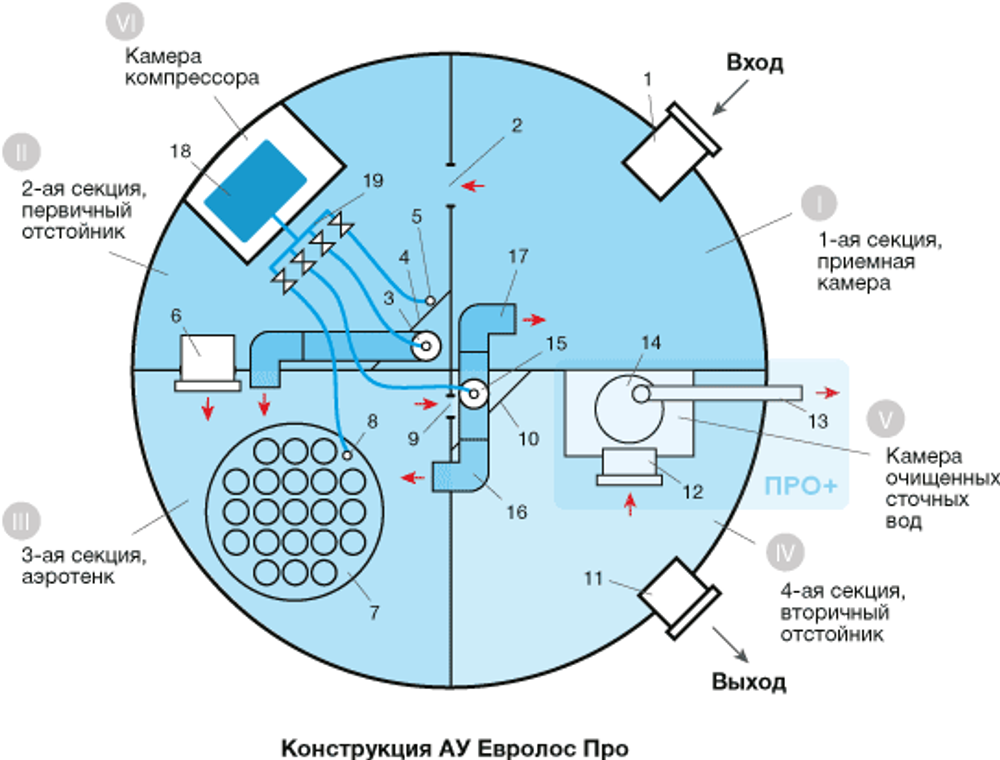

Самотечная система водоотведения жилого дома подключается к входному патрубку (1) Изделия. Сточные воды от пользователей поступают в 1-ую секцию I, в которой происходит задержание крупных неорганических отходов, а также дробление крупных органических загрязнений. В 1-ой секции происходит частичное осветление сточных вод, в результате чего часть органических веществ осаждается на дне, а часть — всплывает наверх и образует корку.
Из 1-ой секции частично осветленная вода через отверстие в перегородке (2) поступает во 2-ую секцию II в которой также происходит процесс выпадения органический веществ. Таким образом, 1-ая и 2-ая секции образуют зону анаэробной обработки сточных вод.
Осветленная вода из 2-ой секции подается с помощью эрлифта (3) в 3-ю секцию III. Основная задача эрлифта — нивелировать колебания расхода поступающих сточных вод за счет более равномерной их подачи в 3-ю секцию. Производительность эрлифта настроена таким образом, что в течении суток он перекачивает суточный объем поступающих сточных вод. При работе эрлифта происходит изменение уровня воды в 1-ой и 2-ой секции установки. Таким образом, 1-ая и 2-ая секции выполняют функцию усреднителя колебаний расхода и загрязняющих веществ.
Для откачки осветленной воды со среднего уровня 2-ой секции эрлифт отделен перегородкой (4) с отверстиями в средней части, которая образует собой устройство задержания загрязняющих веществ среднего размера, прошедших через корзину. Для предотвращения засорения отверстий на перегородке установлено устройство их обдува воздухом (5).
В случае, если производительность эрлифта будет ниже, чем приток сточных вод, то сточные воды будут поступать в 3-ю секцию через аварийный перелив (6), что исключает подтопление установки.
В 3-ей секции III происходит очистка сточных вод в аэробных условиях в присутствии микроорганизмов активного ила находящегося как во взвешенном состоянии, таки и прикрепленном на инертном носителе. Для иммобилизации микроорганизмов используется легкосъемная кассета в виде объемной сетки (7), к нижней части которой прикреплен мелкопузырчатый аэратор (8).
Из 3-ей секции смесь обрабатываемой воды и взвешенного активного ила самотеком, через отверстие в перегородке (9), направляется в 4-ую секцию IV выполняющую роль вторичного отстойника, в котором происходит разделение очищенной воды и взвешенного активного ила. Для организации движения потока во вторичном отстойнике обустроена центральная труба, образованная за счет установки пластины (10) в углу секции.
Очищенная вода самотеком поступает либо на выпуск (11), либо в перелив (12) дополнительной камеры V, в которой расположен насос принудительного сброса (14). В этом случае удаление очищенной воды происходит по напорному трубопроводу (13). Осевший на дне вторичного отстойника активный ил удаляется эрлифтом (15). Основная часть — возвратный активный ил — поступает обратно в 3-ю секцию (16), а небольшая часть — избыточный активный ил — в 1-ую секцию (17).
Необходимое количество сжатого воздуха для всех технологических нужд подается компрессором (18), который размещается в горловине установки в специальной камере IV. Регулировка подачи воздуха осуществляется с помощью распределительно-регулировочного узла (19) от которого идут воздуховоды ко всем потребителям установки. Для удобства обслуживания применены легкосъемные соединения воздуховодов.
Верх горловины закрывается крышкой, в которую вмонтирован вентиляционный зонт для подачи воздуха к компрессору.
